西北太平洋板块边缘俯冲特征:来自堪察加壳幔速度成像的约束

刘晏廷, 钟成城, 江国明, 赵大鹏

刘晏廷, 钟成城, 江国明, 等. 西北太平洋板块边缘俯冲特征:来自堪察加壳幔速度成像的约束[J]. CT理论与应用研究(中英文), 2024, 33(2): 135-148. DOI: 10.15953/j.ctta.2023.223.
引用本文: 刘晏廷, 钟成城, 江国明, 等. 西北太平洋板块边缘俯冲特征:来自堪察加壳幔速度成像的约束[J]. CT理论与应用研究(中英文), 2024, 33(2): 135-148. DOI: 10.15953/j.ctta.2023.223.
LIU Y T, ZHONG C C, JIANG G M, et al. Subduction Dynamics at the Northwestern Pacific Slab Edge: Constraints of Tomography in Kamchatka[J]. CT Theory and Applications, 2024, 33(2): 135-148. DOI: 10.15953/j.ctta.2023.223. (in Chinese).
Citation: LIU Y T, ZHONG C C, JIANG G M, et al. Subduction Dynamics at the Northwestern Pacific Slab Edge: Constraints of Tomography in Kamchatka[J]. CT Theory and Applications, 2024, 33(2): 135-148. DOI: 10.15953/j.ctta.2023.223. (in Chinese).

西北太平洋板块边缘俯冲特征:来自堪察加壳幔速度成像的约束

基金项目: 国家自然科学基金(西太平洋俯冲板块内橄榄石亚稳态楔的结构研究(40904021))。
详细信息
    作者简介:

    刘晏廷: 女,中国地质大学(北京)地球物理学专业硕士研究生,主要从事天然地震层析成像和深度学习的研究,E-mail:liuyanting@email.cugb.edu.cn

    通讯作者:

    江国明: 男,中国地质大学(北京)地球物理与信息技术学院教授、博士生导师,主要从事天然地震层析成像研究和教学工作,E-mail:jiang_guoming@cugb.edu.cn

  • 中图分类号: P  315.2

Subduction Dynamics at the Northwestern Pacific Slab Edge: Constraints of Tomography in Kamchatka

  • 摘要:

    堪察加半岛位于太平洋板块的西北边缘处。太平洋板块沿堪察加海沟俯冲进入地幔,而在板块边缘处,其俯冲特征是否有不同?本研究从IRIS网站下载76个固定台站记录到的来自2239个近震事件和75个远震事件的77141条P波到时数据,利用近震-远震联合层析成像方法(TOMOG3D)获得堪察加地区壳幔内的三维P波速度结构。成像结果显示,研究区域下方上地幔内存在非常明显的高速异常块体,且与深源地震的空间分布高度一致。分析认为,该高速异常体为俯冲的西太平洋板块,俯冲角度和深度沿堪察加海沟由北向南均逐渐增加。地幔过渡带和下地幔顶部存在明显的高速异常块体,可能是因为堪察加半岛下方的太平洋俯冲板块在边缘或深部发生岩石圈熔融或拆沉现象,该高速异常块体即为拆沉的岩石圈。本文的成像结果中还可清晰地观察到2个板块窗口。堪察加地区浅部火山前线下方出现大范围的低速异常,可能是由于俯冲板块脱水或流经板块窗口的地幔流热物质导致。

    Abstract:

    Kamchatka is located at the northwestern edge of the Pacific plate. The Pacific slab is subducting into the mantle along the Kamchatka trench. Are there any differences in subduction features near the edge? To answer this question, seismic tomography was applied to 77,141 P-wave arrival times of 2239 local earthquakes and 75 teleseismic events recorded at 76 permanent stations to study the three-dimensional velocity structure to a depth of 700 km below Kamchatka. A clear high-velocity anomaly was evident beneath the study region, which is consistent with the distribution of intermediate-depth and deep-focus earthquakes. This high-velocity anomaly was interpreted as the subducting Pacific slab with its subduction angle and depth gradually increasing from the north to south along the Kamchatka trench. Another high-velocity anomaly appeared in the mantle transition zone and the uppermost lower mantle, which may reflect a piece of detached oceanic lithosphere due to melting of the subducting slab near the slab edge. Two slab windows were also found, through which hot mantle materials flowed from the subslab to the upper-mantle wedge. Large-scale low-velocity anomalies exist under the volcanic front, which reflect hot and wet upwelling flow in the mantle wedge due to the slab dehydration.

  • 计算机断层扫描技术(computed tomography,CT)是利用X射线从多个方向照射待测物体,得到透射X射线量,并使用数学方法重建出物体某一断层上X射线衰减系数分布图,重现物体内部结构信息的一种技术。该技术凭借诊断价值高、成像速度快和待测物体无损等优势,广泛应用于医用诊断、辅助放疗、工业测量和动物实验等领域。然而随CT技术不断发展,CT图像的伪影问题也日益凸显,包括射束硬化伪影、散射伪影、金属伪影、运动伪影以及混淆伪影等,其中X射线散射导致采集图像出现杯状伪影或高衰减物质间的条状或带状的散射伪影,降低图像对比度,使CT值不准确,严重影响图像质量[1]

    目前,医用锥形束CT(cone-beam computed tomography,CBCT)散射伪影校正一直是一个亟待解决的问题,人们也研究出许多去除散射伪影的方法,并将其分为:硬件校正方法、软件校正方法、软硬件混合校正方法[2-4],有研究表明,近年来发展的深度学习方法的校正效果优于常用的传统校正方法[5-6]

    本文介绍传统的医用CBCT散射伪影校正方法,重点介绍基于深度学习的医用CBCT散射伪影校正,将其按数据集分为基于投影域的学习方法和基于图像域的学习方法,并简述两者优缺点;其次从深度学习网络结构的角度分析不同网络的优劣;最后对深度学习方法用于医用CBCT散射伪影校正的前景进行展望。

    医用CT的能量范围一般在20~140 keV,在此范围内,X射线与物质的相互作用有3种:光电效应、康普顿散射和瑞利散射[7]。光电效应产生次级粒子:光电子、俄歇电子和特征X射线,其中特征X射线,由于其能量较低,在患者体内被完全吸收,不会产生到达探测器影响图像质量的光子。

    康普顿散射和瑞利散射则都会产生偏离X射线光子路径的散射光子,并被探测器接收,但有研究表明,两种散射效应中,康普顿效应占主导地位。由于散射效应的存在,导致采集图像出现杯状伪影或高衰减物质间的条状或带状伪影,降低图像对比度,使CT值不准确,影响图像质量[1],因此对散射伪影的校正非常必要。

    锥形束CT系统通常指带平板探测器和开放式旋转机架的CT系统,然而随着多层螺旋CT层数的增加,多层螺旋CT系统几何成像也越接近于CBCT系统[8],因此,介绍的医用CBCT散射伪影校正方法包括带平板探测器的CBCT系统和多层螺旋CT系统的散射校正方法。

    硬件校正,即在X射线成像系统的各个部件上添加一些校正工具以减少到达探测器的散射线,或者改变初始射线的能量和能谱分布[2],包括:准直器校正、反散射栅校正、滤线板校正、空气隙校正等。准直器校正是通过垂直置于探测器前的高吸收系数的薄板吸收散射线来进行校正,其结构如图1(a)所示,该方法在扇形束CT中的校正效果明显,可以去除89% 左右的散射线[9],在锥形束CT中的校正效果不明显。反散射栅校正通过置于探测器前的栅格来阻止散射线到达探测器,其结构如图1(b)所示,该方法在高X射线散射条件(大的被测物体和大的照射野)、高成像剂量和低分辨率重建,散射情况得到明显改善,在低剂量和低散射条件下,会损害图像质量,增加图像噪声,而散射也不会被很好地去除[10-11];也有学者研究移除反散射栅带来的网格伪影来提高校正图像质量[12]。滤线板校正则置于X射线出口处,吸收易发生散射的低能X射线,改善X射线质量,剩余的高能X射线具有较好的前向性,减少了散射[13],其结构如图1(c)所示。空气隙校正通过增加物体与探测器之间的距离,来进行散射校正,其结构如图1(d)所示,该方法受到投影放大比的限制会使得图像变模糊[14-15]

    图  1  硬件校正方法示意图
    Figure  1.  Schematic diagram of the hardware correction method

    软件校正,即利用得到的X射线投影图像,依据数字图像处理的方法,通过对图像本身的分析和被扫描物体性质的估计,得到散射分布图来进行校正[2],包括:卷积法和反卷积法、蒙特卡洛(Monte Carlo,MC)模拟校正方法、玻尔兹曼运输方程散射估计方法、深度学习方法等。卷积法是把CT扫描得到的初级射线强度$ {I_p} $与散射点扩展函数$ {h_{{\rm{PSF}}}} $进行卷积,再与权重函数$ {W_{(T)}} $相乘得到散射强度${I_s} = {W_{(T)}} \cdot {I_p} * {h_{{\rm{PSF}}}}$[16],并通过实验来获得改进的散射点扩展函数中的相关系数以及权重函数,该方法非常依赖所设置的实验条件,不能提供所有可能的CT场景且完全正确的散射估计[16-18]。MC方法是随着计算机计算能力的发展而出现的以概率统计理论为指导的一类数值计算方法,该方法能够精确地模拟粒子运输,被认为是锥形束CT散射伪影校正的金标准[19],但真实模拟实际的物理过程,导致其计算量大,模拟速度缓慢[20];有许多学者也研究了MC方法的加速策略,如使用GPU加速计算过程,使用低光子数的MC仿真[21],使用深度学习方法得到低光子数到高光子数的图像映射[22],减少对未到达探测器粒子的追踪[23];使用MC和卷积核混合方法[24]等。玻尔兹曼运输方程散射估计方法首先将CT投影过程划分为3个步骤:射线源到扫描对象的光子追踪、光子在扫描对象内的吸收或散射、扫描对象中所有体素到每个探测器像素的散射通量追踪,然后使用线性玻尔兹曼输运方程确定性求解器计算每个步骤中的光子和散射光子的路径,并得到探测器处的散射光子分布,有研究表明该方法可以在临床可接受的时间内获得可靠的校正精度,是一种很有潜力的MC替代方法[25-26]

    软硬件混合校正的方法包括:散射校正板校正方法、初级射线调制校正方法等。散射校正板将一块嵌有规则排列的柱状金属的有机玻璃板,置于被测物体和探测器之间[27],得到被金属阻挡位置上的散射情况,拟合得到整个散射分布,其硬件结构如图2(a)所示,校正原理如图2(c)所示,该方法需要被照射对象接受两次照射,增加患者的辐射剂量[28]。初级射线调制校正方法[29-30]将一片均匀布满突起的铝板或铜板,置于射线源和被测物体之间,形成不同的空间衰减,利用散射线的低频特性,使用高通滤波器对投影滤波,扣除散射线,得到校正后的图像[31],其硬件结构如图2(b)所示,校正原理如图2(d)所示。还有学者提出一种时域初级射线调制校正方法,使用可移动的初级射线调制器来去除伪影[32]

    图  2  软硬件混合校正方法示意图
    Figure  2.  Schematic diagram of the hybrid correction method of software and hardware

    此外,散射线校正方法还可被分为两种:预处理方法和后处理方法。预处理方法通过阻止散射光子到达探测器来去除散射伪影,包括:准直器校正、反散射栅校正、滤线板校正、空气隙校正。后处理方法从受散射污染的投影图像中估计散射信号,然后从投影图像中减去估计的散射值,生成散射校正后的投影数据,包括:卷积法、蒙特卡洛模拟校正方法、玻尔兹曼运输方程散射估计方法、散射校正板校正方法和初级射线调制校正方法[8]

    近年来,随着计算机计算能力的提高,深度学习已经发展出许多应用,包括医学图像处理、医学图像分割、医学图像配准、医学图像分类、目标检测等[33]。一些学者也提出使用深度学习方法去除医用CBCT图像伪影,提高图像质量。2018年,Kida等[34]称首次开发出一种用于改善 CBCT图像质量的深度卷积神经网络的方法。此前2017年一篇会议论文[35]中也提出使用深度学习方法进行能谱CT图像的散射校正,该方法校正伪影的流程图如图3所示,首先使用含散射伪影的CBCT图像做深度学习网络模型训练的输入,不含散射伪影的CT图像做网络模型训练的标签来指导网络模型训练的过程,然后使用训练好的模型处理CBCT散射伪影图像,可以很好地解决散射伪影的问题并提高图像质量。

    图  3  深度学习散射伪影校正方法的流程图
    Figure  3.  Flow diagram of deep learning method for scattering artifact correction

    有研究证明深度学习校正结果优于散射核校正和混合校正的传统方法。在CT值准确性方面,深度学习网络方法较传统散射核估计方法和MC混合散射估计方法分别提高了75.5% 和27.7%[5-6],其可视化的校正效果如图4所示。

    图  4  卷积核方法、卷积核与MC混合方法和深度学习方法校正散射伪影的对比图
    Figure  4.  Comparison diagram of kernel-based scatter estimation (KSE), the hybrid scatter estimation (HSE) and deep scatter estimation (DSE) for scattering artifact correction

    深度学习去除散射伪影,按数据集可分为基于投影域的校正方法、基于图像域的校正方法以及基于投影域和图像域联合校正方法。

    基于投影域的校正方法是指用于网络训练的数据是CT系统在不同角度采集的投影数据,网络训练结束后,输入带散射伪影的CBCT投影数据,可以获得校正后的CBCT投影数据,然后重建得到校正后的图像数据。

    表1,Hansen等[36]使用了30(15︰7︰8)个前列腺癌患者的放射治疗计划CT(plan CT,PCT)和CBCT投影数据来训练一个残差U-Net网络模型,网络包括5个下采样块和5个上采样块以及5个跳跃连接,每个下采样块和上采样块后面都添加一个残差连接块以便能更好地去除低频的散射伪影,文章首次对深度学习网络模型校正后的放疗CBCT图像的剂量测量精度进行综合评价,结果显示采用2% 的剂量差标准,所有患者的容积调强放射治疗计划的通过率接近100%,有很高的剂量计算精度。Nomura等[37]使用Gate进行MC仿真得到数字模体的投影(14400︰200︰360)来训练一个经典的U-Net网络模型,包括4个下采样和4个上采样以及4个跳跃连接,使用残差学习模式:含伪影的投影数据(散射线和初级射线)做输入,仅伪影的投影数据(散射线)做标签,文章研究证明了深度学习模型的性能优于常规的散射校正方法(快速自适应散射核方法Fasks)。Lee等[38]也使用Gate进行MC仿真得到12960︰360对数字胸部投影数据来训练网络模型,包括两个CNN网络:一个低频Ls-Net,一个高频Hs-Net,Ls-Net通过扩展卷积层增加感受野以估计整个图像上缓慢变化的低频散射分量,Hs-Net使用传统的卷积层来估计快速变化的高频散射分量,结果显示训练好的网络模型只需要17.3 ms即可很好地完成单个投影的散射校正。Rusanov等[39]使用两个头部模体,一个胸部和一个盆腔模体采集的投影数据训练网络,两个患者的头颈部采集投影数据测试网络,文章使用Hansen等[36]的网络结构,改用仅包含散射的残差投影数据做训练标签,结果显示深度学习模型的性能优于Varian商用软件的校正效果。

    表  1  基于深度学习神经网络的CBCT散射伪影校正的研究汇总
    Table  1.  Research summary of CBCT scattering artifact correction based on deep learning neural network
    项目作者  年份 数据模体 数据获取 数据集(训练︰测试/
    训练︰验证︰测试)
    网络MAE/HUSSIM  其他指标耗时/s




    Hansen等[36]2018前列腺癌患者的盆腔放射治疗PCT和CBCT15︰7︰8(患者数) U-Net144.000降至46.000   -ME/HU:138.000降至 -3.0000.010/投影
    Maier等[6]2018头部、胸部、盆腔MC 仿真22︰6(患者数) U-Net  -   -ME/HU:278.000降至6.0000.010/投影
    Nomura等[37]2019数字几何数字胸部和数字头部模体Gate的MC仿真14400︰200︰360 U-Net头17.900胸29.000 头1.000
     胸0.999
    PSNR/dB:头:37.200
    胸:31.700
    4.800/360投影
    Lee等[38]2019数字胸部模体Gate的MC仿真12960︰360 CNN  - MC:0.960
     CNN:0.992
    PSNR/dB:
    MC:42.100
    CNN:49.720
    0.017/投影
    钟安妮[40]2020头颈癌患者的头颈部gDRR和 gMMC包进行MC仿真22︰3(患者数)
    盆腔模体测试
     U-Net  - 头0.999
     盆腔0.999
    UIQI:头0.994盆腔0.997头,盆腔:9.050,
    9.670/360投影
    Lalonde等[41]2020头颈癌患者的头颈部MCGPU包仿真患者CBCT投影29︰9︰10(患者数) U-Net69.640降至13.410   -ME/HU:-28.610降至 -0.8010.014/投影
    Ma等[22]2020头部盆腔gCTD包进行MC
    仿真
    头部:45︰45
    盆腔测试
     Deep Q-Net  - 0.990PSNR/dB:36.050 dB1.810/投影
    Rusanov等[39]2021头胸腹模体和患者头颈部放疗PCT和CBCT8004︰1000(头胸腹模体︰患者头颈) U-Net318.000降至74.000 0.750提升至
     0.812
    CNR:6.690到13.90020.000/500投影




    Kida等[34]2018前列腺癌患者的盆腔部放射治疗PCT和CBCT14400︰3600 U-Net  - 脂肪0.965
     肌肉0.969
    PSNR/dB:
    脂肪50.600
    肌肉51.300
    20.000/180切片
    Xie等[42]2018肺癌患者的胸部放射治疗PCT和CBCT15︰5(患者数) Deep CNN  -   -PSNR/dB:7.889提升至8.8230.008/切片
    Jiang等[43]2019患者盆腔MC-GPU包进行MC仿真2400︰480︰320 U-NetRNM  - 0.950提升至
     0.990
    RMSE/HU:200.000降至20.00027.000/160切片
    Liang等[44]2019头颈癌患者头颈部以及一个真实头部模体放射治疗PCT和CBCT81(6480)︰9(720)︰20 CycleGAN69.290 降至29.850 0.730提升至
     0.850
    PSNR/dB:25.280提升至30.650  -




    Kurz等[45]2019前列腺癌患者的盆
    腔部
    放射治疗PCT和CBCT25︰8(患者数)CycleGAN103.000降至87.000  -ME/HU:24.000降至
    -6.000
    10.000/88切片
    Harms等[46]2019头部盆腔放射治疗PCT和CBCT头部︰22︰2
    盆腔︰19︰1(患者数)
    Res-CycleGAN头部23.800降至13.000
    盆腔56.300降至16.100
      -PSNR/dB:头32.300提升至37.500。盆腔22.200提升至30.700  -
    Chen等[47]2020头颈癌患者头颈部放射治PCT和CBCT30(2400)︰7(560)︰7(560)U-Net44.380降至18.9800.711提升至0.891PSNR:27.350提升至33.260 dB  -
    Kida等[48]2020前列腺癌患者的盆
    腔部
    放射治PCT和CBCT16︰4(患者数)CycleGAN  -0.575提升至0.688CT值:更接近PCT1.000/32切片
    Tien等[49]2021乳腺癌患者胸部放射治PCT和CBCT12(8706)︰
    3(1150)
    Cycle-Deblur GAN0.053降至0.0240.987提升至0.996PSNR/dB:24.435提升至30.5600.170/切片
    Dong等[50]2021前列腺癌患者的盆
    腔部
    放射治疗PCT和CBCT49︰9(患者数)CycleGAN49.960降至14.6000.728提升至0.825PSNR/dB:26.820提升至32.500  -
    Qiu等[51]2021肺癌患者的胸部放疗PCT和CBCT4︰1(20患者)HM-Cycle-GAN110.000降至66.2000.850提升至0.910PSNR/dB:23.000提升至30.300  -
    Liu等[52]2021患者胸部数据放疗PCT和CBCT32︰8︰12(患者数)GAN70.560降至32.7000.640提升至0.860PSNR/dB:28.670提升至34.120<1.000/切片
    Park等[53]2022患者颌面部骨骼多层螺旋CT和牙科CBCT11000,11422(不配对):1100;6831︰1100(配对)GAN  -  -骨强度/HU:1162.000提升至1220.0000.200/切片
    Zhang等[54]2022头颈癌患者头颈部放疗PCT和CBCT90︰30(患者数)Conditional GAN36.230降至16.7500.830提升至0.920PSNR/dB:25.340提升至30.5800.620/切片
    投影
    域与
    图像
    域
    Iskender
    [55]
    2021数字钛棒模体和图像映射的数字胸部模体MC仿真27︰3(患者数)DCNN钛棒35.000降至15.100
    胸部35.800降至12.300
    钛棒0.988提升至0.997。
    胸部0.860提升至0.975
    PSNR/dB:钛棒36.840提升至50.860。胸部26.850提升至37.1502.000~4.000/重建体积
     注:MAPE(mean absolute percentage error)平均绝对百分比误差,ME(mean error)平均误差,MAE(mean absolute error)平均绝对值误差,PSNR(peak signal to noise ratio)峰值
       信噪比,SSIM(structured similarity indexing method)结构相似性指数方法,RMSE(root mean square error)均方根误差,UIQI(universal image quality Index)通用图像质量
       指数,CNR(contrast-to-noise ratio)对比度噪声比,RNM(residual network modules)残差网络模型。
    下载: 导出CSV
    | 显示表格

    基于图像域的校正方法是指用于网络训练的是重建后的图像数据,含散射伪影的图像数据做输入,不含散射伪影的图像数据做标签,以此来训练网络模型。

    表1,Kida等[34]使用了前列腺癌患者盆腔14400︰3600幅放疗PCT和CBCT图像数据,首次使用传统的U-Net网络模型去除CBCT图像的散射伪影,并使图像质量得到了明显的提高,但从文中可视化结果了解到,由于不完全匹配的输入和标签数据,使得校正结果的结构发生了形变。Xie等[42]使用20个肺癌患者胸部放疗图像数据,并经过PCT和CBCT初步配准和切割成小块图像再配准的两步配准法处理,确保PCT与CBCT图像间结构上的一致性,以及使用仅包含散射的残差图像做标签来训练CNN网络,结果显示在胸部数据集上能较好保留结构信息并提高图像质量。Jiang等[43]使用MC-GPU包仿真得到2400︰480︰320盆腔图像数据,提出了结合U-Net和残差学习框架的DRCNN方法,包括4个下采样和4个上采样,同时使用两个残差网络模块,一个添加在局部卷积层内,一个添加在全局网络模型的输入和输出之间,以减缓网络的梯度消失问题,优化网络学习的映射精度。Liang等[44]使用110例头颈癌患者头颈部图像数据PCT和CBCT,使用CycleGAN网络,包括两个生成器和两个鉴别器,并用未配对CBCT和PCT实现无监督学习的模型训练,结果显示CycleGAN网络将头颈癌患者CT值的平均绝对误差MAE从69.29 HU降低到29.85 HU,另外还证明了该模型优于DCGAN和PGGAN两种无监督深度学习的网络模型。Park等[53]使用牙科CBCT设备采集面部CBCT图像和多层螺旋CT采集CT图像,使用两次GAN网络模型,先使用未配对的数据训练一个非配对GAN网络模型以获取匹配的CBCT图像数据和相应生成CT图像数据再去训练另一个配对GAN网络模型,该模型能很好地去除伪影校正过程中生成的类骨伪影。

    基于图像域和投影域联合去散射伪影是用原始投影和初始重建图像两部分数据作为深度学习网络的输入,训练网络参数以去除散射伪影。Iskender等[55]提出了一种基于卷积神经网络的深度学习方法,使用Gate平台对数字钛棒模体和医学图像映射模体进行仿真,获得训练集和测试集,用原始投影和初始重建图像两部分数据作为深度卷积神经网络的输入来训练模型以获得对应角度的散射分布,该方法充分利用模型训练前的先验信息,在峰值信噪比、结构相似性、平均绝对误差3方面都要优于Maier 2018年提出的DSE方法[6],且训练的网络参数仅为U-Net网络的一半。

    针对投影数据和图像数据训练网络模型的效果,有学者使用U-Net网络模型来验证,结果显示,图像域数据训练结果在放疗剂量评估方面的效果较好。Landry等[56]将U-Net网络分别应用于图像域和投影域的去伪影过程中,比较了3种不同的数据集对单个U-Net网络结构的训练:U-net1数据集是原始CBCT投影和校正CBCT投影,U-net2数据集是原始CBCT图像和经配准的PCT图像切片,U-net3数据集是原始CBCT图像和校正的CBCT投影重建图像切片,结果认为使用校正CBCT图像切片数据的U-Net3训练结果在质子束单野均匀照射中剂量评估效果最佳,对于电子束容积旋转调强放射治疗的剂量评估,所有的U-Net都提供了好的准确性,但基于投影域数据和基于图像域数据训练网络模型效果优劣的研究相对较少,还无法明确该问题的结果。

    散射伪影校正方法所采用的深度学习网络模型既有监督学习网络模型,如U-Net、DCNN、CGAN等,又有无监督学习网络模型,如CycleGAN、CycleGAN变形等,主要与所获取的CBCT数据和CT数据是否对应匹配相关。有监督学习网络需要完全匹配的CBCT和CT数据,如MC仿真获取的数据集,模体扫描获取的数据集以及放疗获取的经配准的数据集,其中放疗获取的PCT和CBCT来自同一个患者在不同设备上的扫描结果,患者的体位往往会发生变化,且断层也无法精确对应患者的同一体层,即使经过复杂的配准过程也难以获得完全匹配的数据,往往会影响有监督学习网络的学习效果。而无监督学习网络无需对应匹配的数据即可实现CBCT图像转换为无伪影风格的图像,往往使用易于获得的放射治疗CBCT和PCT图像数据,该数据集的优点是数据来自真实的临床患者,能够反映患者复杂的组织结构,且数据样本多样。

    针对有监督学习网络和无监督学习网络模型的训练效果,表1中不同实验选用数据集不尽相同,包括患者头颈数据、胸部数据、盆腔数据,头胸腹模体数据,MC包的模拟数据等;还有各实验结果的评估指标也不完全相同,无法直接通过表1比较不同实验中网络模型的校正效果。但有研究使用相同的数据集来比较有监督学习和无监督学习去除散射伪影的优劣,Rossi等[57]使用盆腔公共数据集,通过有监督学习U-Net网络和无监督学习CycleGAN网络来进行CBCT伪影校正,结果显示,有监督学习方法在定量分析中效果较优,相比于无监督学习,其CT值(62% 相比于50%)、结构相似性指数(2.5% 相比于1.1%)和峰值信噪比(15% 相比于8%)都有所提高。然而定性结果显示,有监督学习方法由于成对图像之间的不匹配可能会导致边缘模糊、变形或某些解剖结构消失等错误。

    无监督学习校正方法有较好的图像边界,但可能会损失图像细节,且模型参数多,训练时间长[49,51],有研究通过改善模型来弥补存在的不足,如在生成器中添加inception block模块通过不同大小的卷积提取不同类型的特征优化网络 [49],添加与直方图匹配有关的损失函数[51]等来保留图像结构细节。

    CBCT散射伪影的去除已经发展出许多优秀的传统方法,但各方法在校正准确性、模型复杂度、成像剂量、耗时等方面也存在一定的局限。计算机计算能力的不断提高以及深度学习网络在图像处理领域的发展,使得医学图像领域的诸多问题都能尝试使用深度学习的方法来解决,所以有研究将深度学习应用于提高图像质量或者伪影去除,在网络模型训练结束后,短时间即可获得好的校正结果,被证明是一种很有潜力的散射伪影去除方法。

    然而对于医学图像处理而言,会更希望校正过程中能完全保留图像的解剖结构,不能去除掉原有结构或添加不存在的结构。基于这方面的考虑,在之后处理散射伪影的深度学习模型研究或模型改进的过程中,也许会更关注对图像结构保真度的研究以及进行更严格的效果评价,这样才有利于深度学习方法进行散射伪影校正的实际落地以及基于散射伪影校正的其他临床应用的发展,如:直接应用于诊断CT散射伪影校正,可以替代常用的基于散射核的方法和基于MC的混合方法;用于放疗定位CBCT伪影去除以便分次治疗CBCT上的精确剂量计算[36,41,43,45,56];应用于放射治疗4D-CBCT图像的伪影校正[58];应用于能谱CT散射伪影去除,为能谱CT的基物质图像分解提供更高质量的图像[35]等。然而,深度学习神经网络是一种数据驱动的方法,往往需要大量的数据去训练网络,才能得到好的去伪影效果。

    基于单源多层探测器CT图像散射伪影校正已经发展了很多方法,且许多已经商用的多层探测器CT扫描仪可以得到好的去除散射伪影的图像。随着CT技术的进步以及临床需求的不断提高,对于多源CT的研究也逐渐成为一种趋势,多源CT可成倍地提高时间分辨率,有很好的低剂量和心脏成像的前景。然而相比于单源多层探测器CT的散射伪影,多源CT除了成对的源和探测器间的前向散射,还有不同的源和探测器对之间的交叉散射[59]

    有学者将单源多层探测器CT的伪影校正方法应用于双源或多源CT上来进行散射伪影校正,比如散射校正板校正方法[60]、蒙特卡洛模拟校正方法、基于物理模型的迭代方法[61]、初级射线调制校正方法[62]以及深度学习方法[63]等,然而对于多源CBCT散射伪影的研究仍然不够,还需要不断地探索和验证,尤其是深度学习方法的应用。

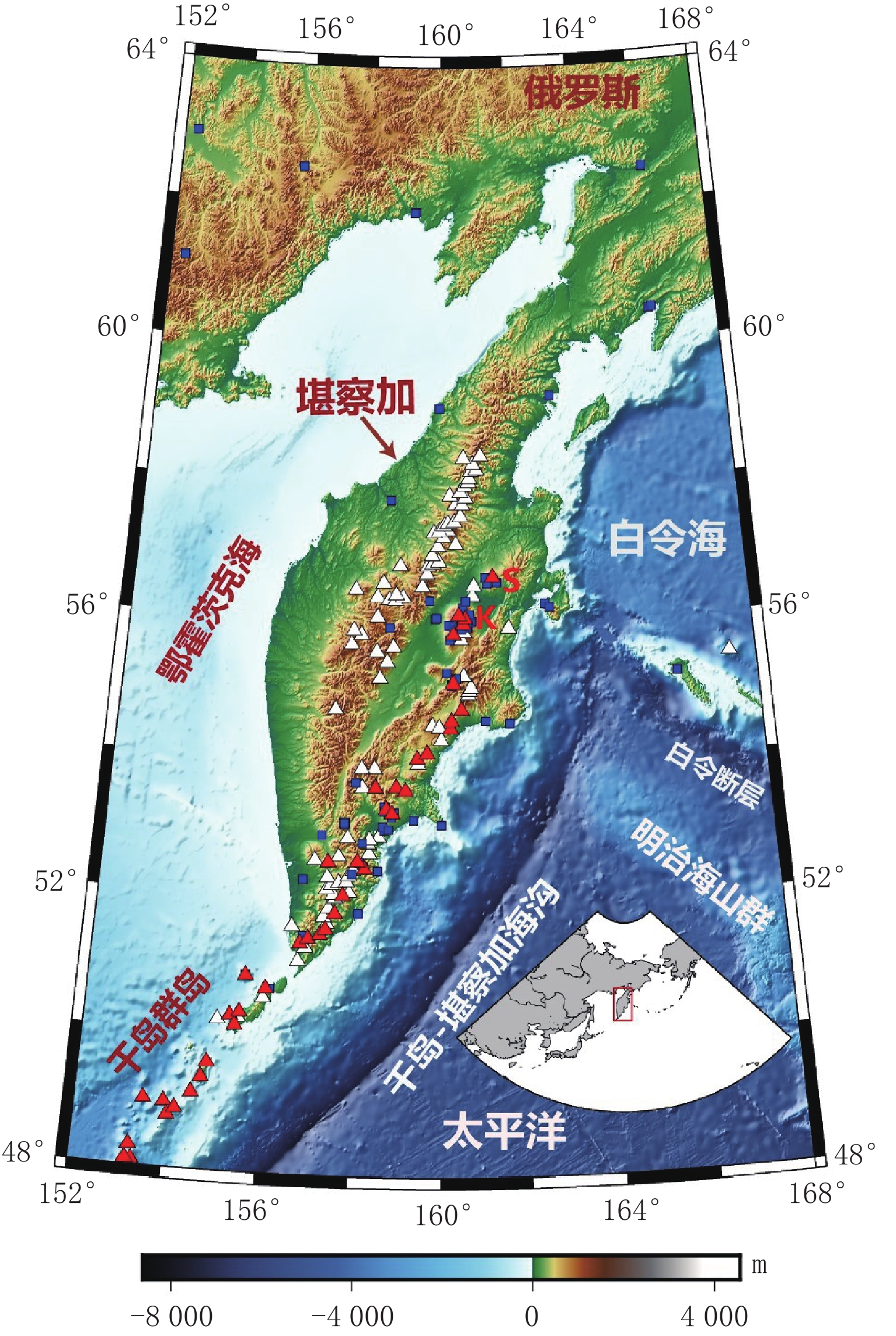

  • 图  1   堪察加半岛地形与地震台站分布

    蓝色方块为台站,白色和红色三角形分别代表死火山和活火山;字母S和K分别代表舍维留奇火山和克柳切夫火山。

    Figure  1.   Topography of the Kamchatka Peninsula and distribution of seismic stations (blue squares)

    图  2   堪察加地区近震分布

    色棒代表震源深度。

    Figure  2.   Distribution of local earthquakes in Kamchatka

    图  3   远震事件分布

    图中的黑色三角形代表研究区域的中心位置,黑色正方形代表远震事件,同心圆圈层旁边的数字代表圆圈上的点到中心点的距离。

    Figure  3.   Distribution of teleseismic events used in the current study

    图  4   横向网格间隔为1°×1°的检测板测试结果

    Figure  4.   Results of a checkerboard test with a lateral grid interval of 1°×1°

    图  5   不同深度上射线数分布

    色棒颜色表示射线数的以10为底的对数。

    Figure  5.   Count of rays at different depths

    图  6   阻尼系数折中曲线

    最佳阻尼系数为30。

    Figure  6.   Trade-off curve for selecting the optimal damping parameter

    图  7   堪察加地区壳幔速度异常水平剖面图

    色棒表示速度异常(%),红色代表低速异常,蓝色则代表高速异常。

    Figure  7.   Map views of P-wave velocity anomalies at different depths below Kamchatka

    图  8   剖线位置分布

    Figure  8.   Distribution of profile lines

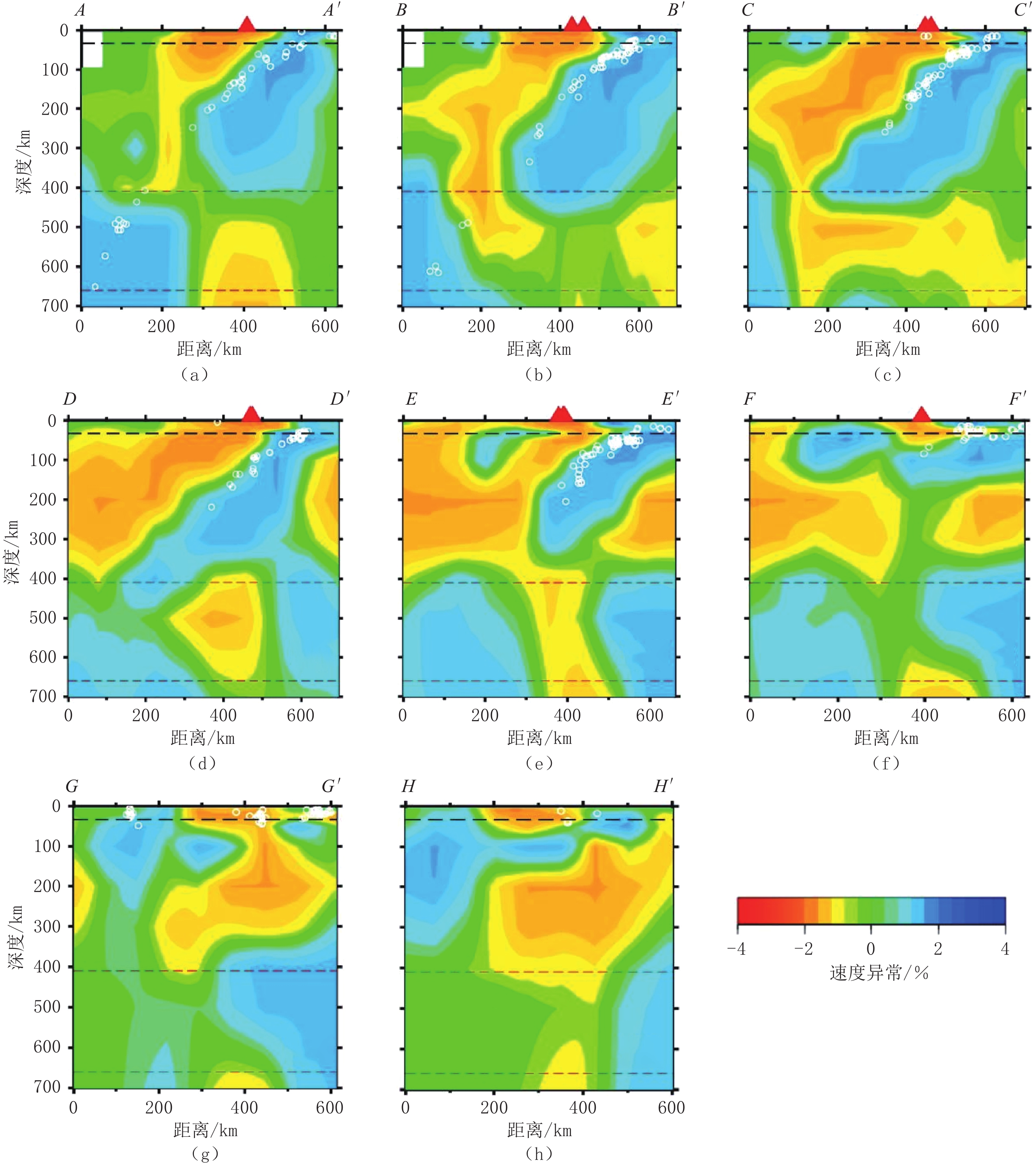

    图  9   堪察加壳幔速度异常纵向剖面图(剖线AA′–HH′,位置见图8)

    剖面图中白色圆圈表示剖线附近的地震;红色和蓝色分别表示低速和高速异常(见色棒);图中3条虚线从上至下分别代表33 km处的莫霍面,410 km和660 km深度处速度不连续面。

    Figure  9.   Vertical cross-sections of velocity anomalies along the profiles (AA′–HH′) shown in Fig.8

    图  10   堪察加壳幔速度异常纵向剖面图(剖线II′-NN′,位置见图8)

    剖面图上白色圆圈用来表示剖线附近相关的地震事件;红色区域和蓝色区域分别表示剖面图上的低速和高速异常区域(见色棒);图上3条虚线从上至下分别代表33 km处的莫霍面,410 km和660 km深度处速度不连续面。

    Figure  10.   Vertical cross-sections of velocity anomalies along the profiles (II′–NN′) shown in Fig.8

    图  11   两种不同速度模型的可恢复测试结果

    (a)和(b)为两种不同的输入模型,(c)和(d)为对应的输出模型。4个剖面结果均沿剖线AA′(见图8)。

    Figure  11.   Results of two restoring resolution tests

    图  12   堪察加地区下方太平洋俯冲板块三维透视图[14]

    Figure  12.   Three-dimensional perspective of the subducting Pacific slab beneath Kamchatka[14]

  • [1] 臧绍先, 宁杰远. 西太平洋俯冲带的研究及其动力学意义[J]. 地球物理学报, 1996, 39(2): 188−202. DOI: 10.3321/j.issn:0001-5733.1996.02.006.

    ZANG S X, NING J Y. Study on the subduction zone in Western Pacific and its implication for the geodynamics[J]. Chinese Journal of Geophysics, 1996, 39(2): 188−202. DOI: 10.3321/j.issn:0001-5733.1996.02.006. (in Chinese).

    [2]

    HONTHAAS C, BELLON H, KEPEZHINSKAS P K, et al. New 40K-40Ar dates for the Cretaceous-Quaternary magmatism of northern Kamchatka (Russie)[J]. Comptes Rendus-Academie des Sciences, Serie II: Sciences de la Terre et des Planetes, 1995, 320: 197-204.

    [3]

    BRAITSEVA O A, MELEKESTSEV I V, PONOMAREVA V V, et al. Ages of calderas, large explosive craters and active volcanoes in the Kurile–Kamchatka region. Russia[J]. Bull Volcanol, 1995, 57: 383−402.

    [4] 冯梅, 安美建. 基于面波频散的三维横波速度方位各向异性层析成像方法[J]. CT理论与应用研究, 2020, 29(4): 381−397. DOI: 10.15953/j.1004-4140.2020.29.04.01.

    FENG M, AN M J. Method on 3D tomography of S-wave velocity azimuthal anisotropy by using surface-wave dispersion curves[J]. CT Theory and Applications, 2020, 29(4): 381−397. DOI: 10.15953/j.1004-4140.2020.29.04.01. (in Chinese).

    [5]

    KOULAKOV I. Seismic tomography of Kamchatka volcanoes[J]. Russian Geology and Geophysics, 2022, 63(11): 1207−1244. DOI: 10.2113/RGG20214380.

    [6]

    KOULAKOV I, SHAPIRO N M, SENS-SCHÖNFELDER C, et al. Mantle and crustal sources of magmatic activity of Klyuchevskoy and surrounding volcanoes in Kamchatka inferred from earthquake tomography[J]. Journal of Geophysical Research: Solid Earth, 2020, 125: e2020JB020097. DOI: 10.1029/2020JB020097.

    [7]

    KOULAKOV I, DOBRETSOV N, BUSHENKOVA N, et al. Slab shape in subduction zones beneath the Kurile-Kamchatka and Aleutian arcs based on regional tomography results[J]. Russian Geology and Geophysics, 2011, 52: 650−667. DOI: 10.1016/j.rgg.2011.05.008.

    [8]

    FAN J, ZHAO D. Subslab heterogeneity and giant megathrust earthquakes[J]. Nature Geoscience, 2021, 14: 349−353. DOI: 10.1038/s41561-021-00728-x.

    [9]

    ZHAO L, LIU X, ZHAO D, et al. Mapping the pacific slab edge and toroidal mantle flow beneath Kamchatka[J]. Journal of Geophysical Research: Solid Earth, 2021, 126: e2021JB022518. DOI: 10.1029/2021JB022518.

    [10]

    GREEN R G, SENS-SCHÖNFELDER C, SHAPIRO N, et al. Magmatic and sedimentary structure beneath the klyuchevskoy volcanic group, kamchatka, from ambient noise tomography[J]. Journal of Geophysical Research: Solid Earth, 2020, 125(3): 280−392.

    [11]

    SLAVINA L B, PIVOVAROVA N B. Three-dimensional velocity models of focal zones and refinement of hypocenter parameters[J]. Physics of the Earth and Planetary Interiors, 1992, 75(1/3): 77−88.

    [12]

    GORBATOV A, KOSTOGLODOV V, SUÁREZ G, et al. Seismicity and structure of the Kamchatka Subduction Zone[J]. Journal of Geophysical Research: Solid Earth, 1997, 102(B8): 17883−17898. DOI: 10.1029/96JB03491.

    [13]

    GORBATOV A, FUKAO Y, WIDIYANTORO S. et al. Seismic evidence for a mantle plume oceanwards of the Kamchatka-Aleutian trench junction[J]. Geophysical Journal International, 2001, 146: 282−288. DOI: 10.1046/j.0956-540x.2001.01439.x.

    [14]

    JIANG G, ZHAO D, ZHANG G. Seismic tomography of the Pacific slab edge under Kamchatka[J]. Tectonophysics, 2009, 465: 190−203. DOI: 10.1016/j.tecto.2008.11.019.

    [15]

    ZHAO D, HASEGAWA A, KANAMORI H. Deep structure of Japan subduction zone as derived from local, regional, and teleseismic events[J]. Journal of Geophysical Research: Solid Earth, 1994, 99(B11): 22313−22329. DOI: 10.1029/94JB01149.

    [16]

    ZHAO D. Seismic imaging of northwest Pacific and East Asia: New insight into volcanism, seismogenesis, and geodynamics[J]. Earth-Science Reviews, 2021, 214: 103507. DOI: 10.1016/j.earscirev.2021.103507.

    [17]

    KENNETT B, ENGDAHL E. Traveltimes for global earthquake location and phase identification[J]. Geophysical Journal International, 1991, 105(2): 429−465. DOI: 10.1111/j.1365-246X.1991.tb06724.x.

    [18]

    ZHAO D, HASEGAWA A, HORIUCHI S. Tomographic imaging of P and S wave velocity structure beneath northeastern Japan[J]. Journal of Geophysical Research, 1992, 97(B13): 19909. DOI: 10.1029/92JB00603.

    [19]

    ENGDAHL E R. Application of an improved algorithm to high precision relocation of ISC test events[J]. Physics of the Earth and Planetary Interiors, 2006, 158(1): 14-18. https://doi.org/10.1016/j.pepi.2006.03.007.

    [20]

    LEVIN V, PARK J, BRANDON M, et al. Crust and upper mantle of Kamchatka from teleseismic receiver functions[J]. Tectonophysics, 2002, 358(1/4): 233−265. DOI: 10.1016/S0040-1951(02)00426-2.

    [21]

    EGORUSHKIN I I, KOULAKOV I YU, SHAPIRO N M, et al. Structure of the upper crust beneath the Klyuchevskoy group of volcanoes revealed from ambient noise tomography[J]. Russian Geology and Geophysics, 2021, 62(1): 68−82. DOI: 10.2113/RGG20204238.

    [22]

    JIANG G, ZHAO D, ZHANG G. Detection of metastable olivine wedge in the western pacific slab and its geodynamic implications[J]. Physics of the Earth and Planetary Interiors, 2015, 238: 1−7. DOI:10.1016/ j.pepi.2014.10.008.

    [23]

    DAVAILLE A, LEES M. Thermal modeling of subducted plates: Tear and hotspot at the Kamchatka corner[J]. Earth and Planetary Science Letters, 2004, 226: 293−304. DOI: 10.1016/j.jpgl.2004.07.024.

    [24]

    FRANK W B, SHAPIRO N M, GUSEV A A. Progressive reactivation of the volcanic plumbing system beneath Tolbachik volcano (Kamchatka, Russia) revealed by long-period seismicity[J]. Earth and Planetary Science Letters, 2018, 493: 47−56. DOI: 10.1016/j.jpgl.2018.04.018.

    [25]

    FLEROV G B, CHURIKOVA T G, GORDEYCHIK B N, et al. The ziminy sopki Volcanic Massif: Geology and mineralogy of rocks (the Klyuchevskoy Volcanic Group, Kamchatka)[J]. Earth Science, 2019, 44(4): 19−34.

    [26]

    WESSEL P, LUIS J. The GMT/MATLAB toolbox[J]. Geochemistry, Geophysics, Geosystems, 2017, 18: 811−823. DOI: 10.1002/2016GC006723.
